источник бесперебойного питания резервного типа



off-line ИБП
источник бесперебойного питания резервного типа
источник бесперебойного питания пассивного типа
источник бесперебойного питания с переключением
источник бесперебойного питания с режимом работы "вне линии"
-

EN

passive standby UPS
off-line UPS
A system, which normally energizes the load directly from the utility mains (see VFD classification by IEC 62040-3). It contains a charger and an Off-Line Inverter. The Inverter is switched ON upon mains outage to supply the load.
[http://www.upsonnet.com/UPS-Glossary/]

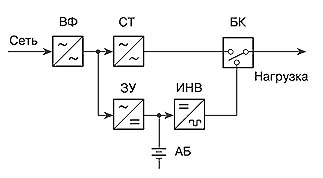

Структурная схема ИБП резервного типа:
ВФ - входной фильт; СТ - регулирующий стабилизатор; БК - коммутирующее стройство; ЗУ - зарядное устройство; ИНВ - инвертор; АБ - аккумуляторная батарея

ИБП работает в одном из двух режимом:

• нормальный режим (режим работы от питающей сети) - питание нагрузки (потребителя) осуществляется напрямую от питающей сети.В более сложных (дорогих) моделях - через входной фильтр ВФ и регулирующий стабилизатор СТ (феррорезонансный трансформатор или автотрансформатор с автоматически переключаемыми отводами). Применение регулирующего стабилизатора позволяет расширить диапазон входного напряжения, при котором не происходит переключение ИБП в автономный (аккумуляторный) режим,
• автономный (аккумуляторный) режим – питание нагрузки за счет энергии аккумуляторной батареи.

Переключение из нормального в автономный режим происходит автоматически при исчезновении сетевого напряжения или отклонении параметров сетевого напряжения за пределы до­пустимого диапазона.
Батарея поддерживает работу нагрузки в течение некоторого времени, которое зависит от потребляемой нагрузкой мощности, емкости аккумуляторной батареи, ее возраста и степени заряда.
После разряда батареи до предельно низкого уровня, схема управления ИБП подает команду на отключение нагрузки.
При восстановлении сетевого напряжения автоматически производится обратное переключение в нормальный режим работы (от питающей сети) и начинается заряд аккумуляторной батареи.
Время переключения обычно составляет 4...12 мс что вполне достаточно для большинства электроприемников с импульсным блоком питания.

Достоинства:

• простая конструкция,
• низкая стоимость,
• небольшие размеры

Недостатки:

• большое время переключения (4...12 мс),
• отсутствие гальванической развязки нагрузки от питающей сети,
• при отсутствии стабилизатора:

  • отсутствие стабилизации выходного напряжения,
  • переход в автономный (аккумуляторный) режим работы даже при небольших отклонениях параметров питающей сети, что приводит к быстрому сокращению срока службы аккумуляторных батарей. При этом стоимость батарей может составлять до 40 % от общей стоимости ИБП,
• отсутствие стабилизации частоты выходного напряжения,
• форма выходного напряжения - ступенчатая или апроксимированная синусоида

[На основе:

1. Климов В.П., Портнов А.А., Зуенко В.В. Топологии источников бесперебойного питания переменного тока (ИБП). http://www.tensy.ru/article04.html
2. http://www.tcs.ru/reviews/?id=345
3. Тараданов Е. "EAT Engineering" Типы источников бесперебойного питания. http://www.eat-ups.kz/stat1.shtml]

Тематики

• источники и системы электропитания

Синонимы

• off-line ИБП
• ИБП пассивного типа
• ИБП резервного типа
• ИБП с переключением
• ИБП с режимом работы "вне линии"

EN

• off-line UPS
• passive standby UPS
• standby UPS
